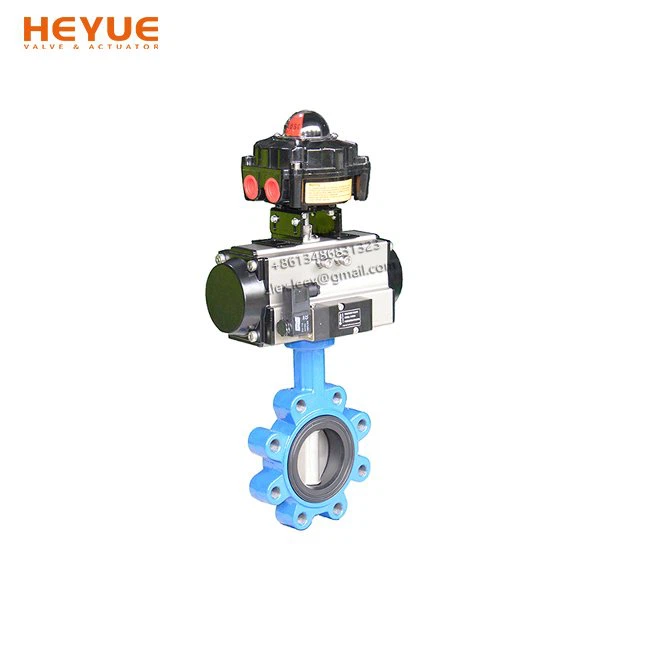

صمام فراشة العروة الهوائية

صمام الفراشة ذو العروة الهوائية Heyue هو نوع من الصمامات الربعية-التي تنظم تدفق السوائل عبر نظام الأنابيب. ويتكون من قرص دائري أو "فراشة" يدور داخل جسم الصمام. يتم توصيل القرص بمحرك هوائي، مما يتيح التحكم الدقيق في فتح وإغلاق الصمام.



التحكم المبسط في التدفق

إحدى السمات الرئيسية لصمام الفراشة الهوائي هي قدرته على توفير التحكم المبسط في التدفق. يسمح القرص، عند فتحه بالكامل، بالتدفق دون عائق، مما يقلل من انخفاض الضغط ويضمن التشغيل الفعال.



اتصالات آمنة ومانعة للتسرب-مجانية

بفضل تصميم العروة، يوفر صمام الفراشة هذا اتصالات آمنة وخالية من التسرب-. تتيح العروات الموجودة على جسم الصمام سهولة التركيب وتوفير الثبات، مما يمنع أي حركة أو خلع أثناء التشغيل. وهذا يضمن إغلاقًا موثوقًا ومحكمًا، مما يقلل من خطر التسرب.



تشغيل هوائي لسهولة التشغيل

يسمح المحرك الهوائي المدمج في صمام الفراشة بالتشغيل السهل. من خلال استخدام الهواء المضغوط أو الغاز، يمكن التحكم في الصمام عن بعد، مما يتيح إجراء تعديلات دقيقة على معدلات التدفق. لا تعمل ميزة الأتمتة هذه على تحسين الكفاءة التشغيلية فحسب، بل تقلل أيضًا من الحاجة إلى التدخل اليدوي.



يجد صمام الفراشة ذو العروة الهوائية Heyue تطبيقه في العديد من الصناعات حيث يكون التحكم الفعال في التدفق أمرًا ضروريًا. تتضمن بعض التطبيقات الشائعة ما يلي:

معالجة المياه ومياه الصرف الصحي

في محطات معالجة المياه ومياه الصرف الصحي، تُستخدم هذه الصمامات لتنظيم تدفق المياه والمواد الكيميائية والسوائل الأخرى. إنها تلعب دورًا حاسمًا في الحفاظ على توازن عمليات معالجة المياه وضمان الأداء الأمثل للنظام.



أنظمة التدفئة والتهوية وتكييف الهواء

تُستخدم صمامات الفراشة ذات العروة على نطاق واسع في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC). فهي تتحكم في تدفق الهواء أو الماء أو المبردات، مما يسمح بتنظيم درجة الحرارة بكفاءة وضمان الراحة المثلى في المباني التجارية والسكنية.



الصناعات الكيماوية والبتروكيماوية

في الصناعات الكيميائية والبتروكيماوية، يتم استخدام هذه الصمامات لمعالجة السوائل المسببة للتآكل والخطرة. إن البناء المتين وقدرات الختم الموثوقة لصمام الفراشة ذو العروة يجعله خيارًا مثاليًا لمثل هذه التطبيقات الصعبة.



معايير الاتصال

يتوفر صمام الفراشة ذو العروة الهوائية بمعايير اتصال مختلفة، بما في ذلك ANSI 150LB، وDIN PN16، وGB PN16، وJIS10K. يتيح ذلك دمج الصمام بسهولة في خطوط الأنابيب والأنظمة الحالية.



المعلمة التقنية الرئيسية
القطر الاسمي	DN (مم)	50-1000
الضغط الاسمي	PN (ميجا باسكال)	0.6	1	1.6
ضغط الاختبار	اختبار القشرة	0.9	1.5	2.4
	اختبار الختم	0.66	1.1	1.76
	اختبار الهواء	0.6	0.6	0.6
وسيلة قابلة للتطبيق	الهواء والماء والصرف الصحي والبخار والغاز والنفط، الخ
عملية	يدوي، ترس دودي، هوائي، كهربائي/آلي



عناصر	مواد
جسم الصمام	فولاذ جرافيت كروي، فولاذ مصبوب، سبائك فولاذ، فولاذ مقاوم للصدأ
القرص	حديد زهر رمادي، فولاذ جرافيت كروي، فولاذ مصبوب، فولاذ مقاوم للصدأ، مواد خاصة
خاتم الختم	المطاط، PTFE
ساق الصمام	2Cr13، الفولاذ المقاوم للصدأ
التعبئة	حلقة دائرية-، من الجرافيت المرن



اختيار المواد الختم ودرجة الحرارة المطبقة
مواد	مطاط الكلوروبرين	مطاط النتريل بوتادين	مطاط الإيثيلين والبروبيلين	تفلون	مطاط الفلور	المطاط الخام
اختصار	سي آر	نبر	إبدم	بتف	فيتون	نبر
نموذج	X أو J	XA أو JA	إكس بي أو جي بي	F أو XC أو JC	XE أو JE	X1
درجة الحرارة القصوى	82 درجة	93 درجة	150 درجة	232 درجة	204 درجة	85 درجة
درجة الحرارة الدنيا	-40 درجة	-40 درجة	-40 درجة	-268 درجة	-23 درجة	-20 درجة
درجة الحرارة المطبقة	0~+80 درجة	-20~+82 درجة	-40~+125 درجة	-30~+150 درجة



جسم		مكونات الصمام
غرض	تفاصيل	غرض	تفاصيل
نطاق الحجم	DN50-DN600	مواد الجلوس	نبر، إبدم، فيتون، بتف
مادة الجسم	SS، CI، حديد الدكتايل، WCB	مادة القرص	الفولاذ المقاوم للصدأ
نهاية الاتصال	رقاقة، شفة	المواد الجذعية	الفولاذ المقاوم للصدأ
ضغط التشغيل	<1.6MPa	الوسائط القابلة للتطبيق	التحكم في الماء والهواء والغاز والنفط والسائل والبخار
بناء	بنية خط الوسط / النوع -أ

الأبعاد الرئيسية (ANSI CLASS 150)
ميدل (DN)	بوصة	D	D1	D2	L	H	n-ød	المحرك
DN50	2"	52.7	92	120.5	41.4	27	4-M16	AT52
DN65	2-1/2"	64.4	105	139.5	44	33	4-M16	AT52
DN80	3"	78.8	127	152.5	45	45	4-M16	AT63
DN100	4"	104.2	157	190.5	52	289	8-M16	في75
DN125	5"	123.3	186	216	54	318	8-M16	في83
DN150	6"	157	216	241.5	54	341	8-M20	AT92
DN200	8"	202.5	270	298.5	55	428	12-M20	AT115
DN250	10"	250.5	314	362.5	60	490	12-M24	AT125
DN300	12"	301.6	381	432	65	567	12-M24	AT140
DN350	14"	333.3	413	476	76	65	12-M24	-
DN400	16"	389.6	470	539.5	86	76	12-M24	-
DN500	20"	491.6	584	635	130	86	-	-
