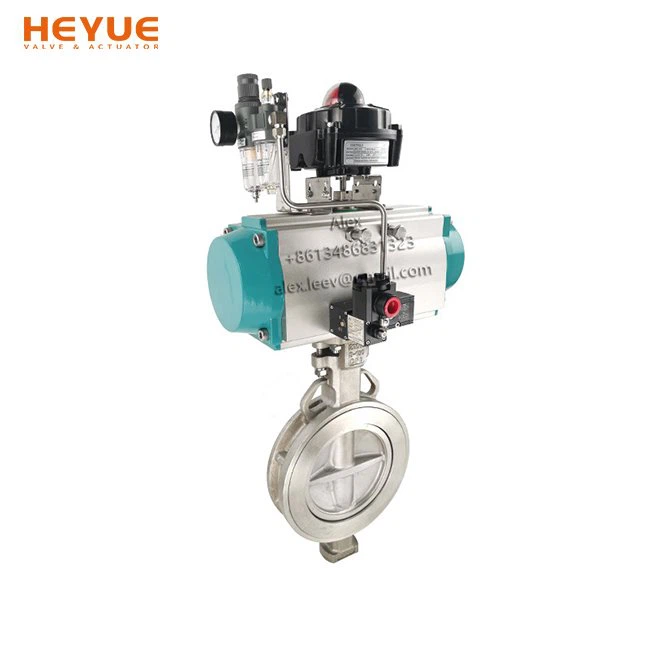

صمام فراشة مزدوج غريب الأطوار هوائي عالي الأداء

تم تصميم صمام الفراشة اللامركزي المزدوج الهوائي عالي الأداء من Heyue لتقديم أداء لا مثيل له في ظروف التشغيل المختلفة. يسمح تصميمه المزدوج اللامركزي بالتحكم السلس والدقيق في التدفق، مما يقلل من انخفاض الضغط ويضمن كفاءة النظام المثلى. إن إمكانات الأداء العالية للصمام- تجعله مناسبًا لكل من تطبيقات الضغط العالي ودرجات الحرارة- العالية، مما يوفر تحكمًا موثوقًا ودقيقًا في تدفق السائل.



إحدى الميزات البارزة لهذا الصمام هي قدرته على توفير التحكم الدقيق في التدفق. يتيح التصميم اللامركزي المزدوج، جنبًا إلى جنب مع التشغيل الهوائي، تعديلًا دقيقًا لمعدلات التدفق. يضمن هذا المستوى من التحكم الأداء الأمثل للعملية ويمكّن المشغلين من ضبط-التدفق وفقًا لمتطلبات محددة. سواء كان الأمر يتعلق بتطبيقات الاختناق أو التشغيل/الإيقاف، فإن هذا الصمام يوفر دقة تحكم استثنائية، مما يساهم في كفاءة النظام وإنتاجيته بشكل عام.



موثوقية محسنة

تعد الموثوقية أمرًا بالغ الأهمية في التطبيقات الصناعية، ويتفوق صمام الفراشة الهوائي المزدوج اللامركزي عالي الأداء-في هذا الجانب. ويضمن هيكله القوي والمواد-عالية الجودة متانة طويلة الأمد-، حتى في ظروف التشغيل القاسية. تم تصميم الصمام لمقاومة التآكل، والتآكل، والتآكل، مما يزيد من عمر الخدمة ويقلل من متطلبات الصيانة. بفضل أدائه الموثوق، يمكن للمشغلين أن يثقوا في قدرة الصمام على تحمل البيئات الصعبة وتقديم نتائج متسقة.



فعالة واقتصادية

تعتبر الكفاءة والفعالية من حيث التكلفة-اعتبارات أساسية في أي عملية صناعية. يوفر صمام الفراشة الهوائي المزدوج اللامركزي عالي الأداء-مزايا كبيرة في كلا المجالين. ويؤدي تصميمه الانسيابي وخصائص انخفاض الضغط-المنخفضة إلى توفير الطاقة، مما يقلل من تكاليف التشغيل على مدار عمر الصمام. بالإضافة إلى ذلك، يساهم الأداء الموثوق للصمام والحد الأدنى من متطلبات الصيانة في تقليل التكلفة الإجمالية، مما يجعله خيارًا فعالاً من حيث التكلفة-للشركات.



I. مجالات التطبيق الصناعية الأساسية

معالجة المياه والهندسة البلدية

التحكم في استهلاك وتصريف المياه في محطات معالجة المياه، معالجة مياه الصرف الصحي (التهوية، الترسيب، عمليات الترشيح)، إعادة استخدام المياه المعالجة، عزل محطات الضخ.

فعال من حيث التكلفة-للأقطار الكبيرة، وختم موثوق به، ومقاوم للوسائط التي تحتوي على جسيمات بسيطة، كما يسهل المحرك الهوائي التحكم المركزي عن بعد.



التدفئة والتهوية وتكييف الهواء وطاقة المنطقة

شبكات تبريد وتدفئة المناطق، وأنظمة تدوير المياه الساخنة والباردة في المباني الكبيرة، وسحب وتفريغ مياه أبراج التبريد، ومحطات التبادل الحراري.

أداء تنظيمي ممتاز، وتحكم دقيق في تدفق المياه ودرجة الحرارة، وتتميز المقاعد المطاطية (مثل EPDM) بقدرة جيدة على التكيف مع الماء الساخن، وهي مكونات أساسية لتحقيق التشغيل الآلي لتوفير الطاقة-.



الصناعة العامة والتصنيع

أنظمة مياه التبريد المتداولة في المصنع، وخطوط أنابيب الهواء المضغوط، والمياه المعالجة، وأنظمة البخار ذات الضغط المنخفض-، ومعالجة غاز المداخن (المعالجة المسبقة- لإزالة الكبريت ونزع النتروجين).

مناسب لمختلف الوسائط مثل الماء والغاز والزيت، ونطاق درجة حرارة واسع (اعتمادًا على مادة المقعد، عادة -40 درجة إلى 200 درجة)، وموثوقية عالية، مما يقلل من وقت التوقف غير المخطط له.



صناعة الطاقة (الأنظمة المساعدة)

أنظمة مياه التبريد المغلقة/المفتوحة لمحطات الطاقة، وأنظمة المياه منزوعة المعادن، وأنظمة معالجة الرماد، وخطوط أنابيب البخار المساعدة.

يستبدل صمامات البوابة التقليدية، وتشغيل أسهل وأسرع، وسهل تنفيذ الأتمتة الهوائية، مما يقلل من كثافة اليد العاملة لموظفي التشغيل.



السفن والمنصات البحرية

أنظمة مياه صابورة السفن، وأنظمة مياه مكافحة الحرائق، وخطوط أنابيب تبريد مياه البحر، وأنظمة المياه العذبة اليومية.

يوفر الهيكل المدمج المساحة، كما أنه مقاوم للتآكل الناتج عن مياه البحر (غالبًا ما تستخدم أجسام الصمامات الفولاذ المقاوم للصدأ 316 أو الطلاءات الخاصة)، كما أن التشغيل الهوائي مناسب للتشغيل عن بعد من غرفة التحكم بالسفينة.



ثانيا. ظروف التشغيل الرئيسية وخصائص الاختيار

ظروف درجة الحرارة والضغط المتوسطة

الوسائط النموذجية: الماء الساخن، البخار المشبع (بشكل عام أقل من أو يساوي 200 درجة، PN16/25)، الزيوت، الوسائط الكيميائية العامة.

هذا هو نطاق التطبيقات الأكثر نموذجية، مع أداء يفوق بكثير صمامات الفراشة المركزية، وهو حل مفضل للتشغيل الآلي لتوفير الطاقة-ليحل محل الصمامات الكروية والبوابية التقليدية.



المواقف التي تتطلب إيقافًا موثوقًا ثنائي الاتجاه أو أحادي الاتجاه-.

عزل مخرج المضخة، وتبديل خطوط الأنابيب، والتحكم في مدخل/مخرج المعدات. الوصف: يوفر تصميم المقعد-متعدد الطبقات-عالي الأداء ذو ​​الفقاعة ثنائية الاتجاه إحكامًا محكمًا، مما يلبي متطلبات عزل العملية الصارمة ويضمن سلامة النظام.



التحكم في التدفق ذو القطر الكبير

التحكم في ضغط/تدفق خط أنابيب إمدادات المياه الرئيسي، وتنظيم تدفق الهواء في نظام التهوية، وتثبيت معلمات العملية.

عند إقرانه مع أجهزة تحديد المواقع الإلكترونية أو الذكية التي تعمل بالهواء المضغوط، يمكنه تحقيق دقة عالية-تعديل خصائص التدفق الخطي أو النسبة المئوية المتساوية، مما يجعله مشغلًا مثاليًا لأتمتة العمليات.



تتطلب عمليات الأمان أو الأقفال المتشابكة سرعة الفتح والإغلاق

أقفال أمان (ليست أعلى مستوى من ESD)، معالجة الدفعات، التحكم التسلسلي.

يمكن للمشغلات الهوائية (خصوصًا الأنواع -المزدوجة المفعول) أن توفر سرعات فتح وإغلاق في ثوانٍ، والاستجابة السريعة لأوامر نظام التحكم.



ثالثا. المقارنة والاختيار النقاط الرئيسية

بالمقارنة مع صمامات الفراشة-الإزاحة الثلاثية، يكمن الاختلاف الأساسي بين-صمامات الفراشة المزدوجة الإزاحة في زوج الختم:

الإزاحة المزدوجة-: تعتمد بشكل أساسي على تشوه مقعد الصمام المرن من أجل الغلق. وتشمل المزايا مرونة جيدة، ومستوى إغلاق عالي (يصل إلى صفر تسرب)، وقدرة قوية على تعويض التفاوت المجهري. تشمل العيوب قيود درجة الحرارة بسبب مادة مقعد الصمام (عادةً أقل من أو تساوي 200-250 درجة)، مما يجعلها غير مناسبة لدرجات الحرارة المرتفعة للغاية أو ظروف التآكل/التآكل الشديدة.

الإزاحة الثلاثية-: تستخدم الختم الصلب المخروطي المعدني-إلى-المعدن. تشمل المزايا مقاومة درجات الحرارة العالية والضغط (حتى 600 درجة وما فوق)، ومقاومة التآكل، ومقاومة الحريق. وتشمل العيوب تكلفة أعلى، ومتطلبات دقة تصنيع عالية للغاية، وعزم دوران إغلاق أعلى محتمل مطلوب لتحقيق صفر تسرب في درجة حرارة الغرفة.



D372F صمام فراشة الويفر المزدوج عالي الأداء (ANSI CLASS 150)
حجم الصمام		رقاقة H (مم)	H0 (مم)	لتر (مم)	واو (مم)	Z×Z (H×G)	M+N (16+N)	ف (مم)	ISO5211	S
مم	الإضافية
50	2"	258	193	43	20	11×11	16×4	120.7	F07	4×Ø10
65	2.5"	262	193	46	20	11×11	16×4	130.7	F07	4×Ø10
80	3"	294	218	49	20	11×11	16×4	152.4	F07	4×Ø10
100	4"	338	239	52	20	14×14	16×8	190.5	F07	4×Ø10
125	5"	377	263	56	25	17×17	20×8	215.9	F10	4×Ø12
150	6"	402	277	61	25	17×17	20×8	241.3	F10	4×Ø12
200	8"	469	317	64	25	17×17	20×8	281.45	F10	4×Ø12
250	10"	535	348	71	32	22×22	24×12	366.95	F12	4×Ø16
300	12"	625	400	82	45	27×27	24×12	431.8	F12	4×Ø16
350	14"	698	417	92	45	27×27	27×12	476.25	F14	4×Ø18
400	16"	798	476	102	45	27×27	30×16	539.75	F16	4×Ø22
450	18"	864	564	114	50	36×36	30×16	599.85	F16	4×Ø22
500	20"	945	592	127	50	36×36	30×20	693.8	F16	4×Ø22
600	24"	1074	678	154	65	36×36	33×20	749.3	F16	4×Ø22
650	26"	1170	708	165	65	46×46	33×24	806.45	F16	4×Ø22
700	28"	1322	738	165	65	46×46	32×28	863.6	F16	4×Ø22
750	30"	1302	773	191	100	22×80	33×28	914.4	F16	4×Ø22
800	32"	1357	796	191	100	22×80	39×28	977.9	F25	8×Ø18
850	34"	1444	856	197	100	22×80	39×28	1028.7	F25	8×Ø18
900	36"	1500	925	210	100	22×80	39×32	1085.85	F30	8×Ø22
1000	40"	1634	953	241	110	25×105	39×36	1200.15	F30	8×Ø22
1050	42"	1690	979	241	110	25×105	39×36	1257.3	F30	8×Ø22
1200	48"	1897	1102	254	120	32×115	39×44	1422.4	F30	8×Ø22
1350	54"	2100	1209	273	130	36×140	45×44	1593.85	F35	8×Ø33

D342F صمام الفراشة ذو الحواف المزدوجة عالي الأداء
(1) فئة أنسي 150
حجم الصمام		همم)	H0 (مم)	L (قصير، مم)	واو (مم)	Z×Z (H×G)	ISO5211	S
مم	الإضافية
80	3"	323	228	114	20	11×11	F07	4*10
100	4"	372	258	127	20	14×14	F07	4*10
125	5"	404	277	140	20	17×17	F10	4*12
150	6"	431	291	140	20	17×17	F10	4*12
200	8"	504	332.5	152	25	17×17	F10	4*12
250	10"	551	348	165	25	22×22	F12	4*14
300	12"	642	400	178	25	27×27	F12	4*14
350	14"	738	461	190	32	27×27	F14	4*18
400	16"	771	473	216	45	27×27	F16	4*22
450	18"	906	588	222	45	36×36	F16	4*22
500	20"	967	618	229	45	36×36	F16	4*22
600	24"	1097	691	267	50	46×46	F16	4*22
750	30"	1293	801	318	50	80×22	F16	4*22
900	36"	1509	925	330	65	80×22	F30	8*22
(2) أنسي كلاس 300
حجم الصمام		أ (مم)	ب (مم)	لتر (مم)	واو (مم)	Z×Z (H×G)	R	S
مم	الإضافية
80	3"	323	228	180	20	14×14	F07	4*10
100	4"	385	258	190	25	17×17	F07	4*10
125	5"	418	277	200	25	17×17	F10	4*12
150	6"	453	295	210	25	17×17	F10	4*12
200	8"	520	330	230	32	22×22	F10	4*12
250	10"	583	361	250	45	27×27	F12	4*16
300	12"	694	433	270	45	27×27	F12	4*16
350	14"	759	467	290	45	27×27	F14	4*18
400	16"	910	586	310	50	36×36	F16	4*22
450	18"	981	626	330	50	36×36	F16	4*22
500	20"	1349	674	350	50	36×36	F16	4*22
600	24"	1238	780	390	65	46×46	F16	4*22
