ما هو بروتوكول الاتصال الخاص بالمشغل الكهربائي المعدل؟

في عالم الأتمتة الصناعية، تلعب المحركات الكهربائية المعدلة دورًا محوريًا في التحكم الدقيق في حركة وموضع المكونات الميكانيكية المختلفة. باعتباري أحد الموردين الرئيسيين للمشغلات الكهربائية المعدلة، كثيرًا ما يتم سؤالي عن بروتوكولات الاتصال التي تستخدمها هذه الأجهزة. في منشور المدونة هذا، سأتعمق في عالم بروتوكولات الاتصال لتعديل المحركات الكهربائية، واستكشاف أهميتها وأنواعها الشائعة وكيفية تأثيرها على أداء هذه الأجهزة الأساسية.

لماذا أهمية بروتوكولات الاتصال

بروتوكولات الاتصال هي مجموعة القواعد والمعايير التي تحكم كيفية تبادل الأجهزة للبيانات والتعليمات. في سياق تعديل المحركات الكهربائية، تعد هذه البروتوكولات ضرورية لضمان التكامل السلس مع المكونات الأخرى في نظام التشغيل الآلي. إنها تمكن المشغل من تلقي الأوامر من نظام التحكم، مثل وحدة التحكم المنطقية القابلة للبرمجة (PLC) أو نظام التحكم الموزع (DCS)، وتقديم ملاحظات حول حالته وموضعه.

يمكن أن يؤثر اختيار بروتوكول الاتصال بشكل كبير على أداء المشغل وموثوقيته ومرونته. يمكن أن يضمن البروتوكول المختار جيدًا نقل البيانات بسرعة ودقة، ويقلل من مخاطر الأخطاء، ويسمح بالتكامل السهل مع الأجهزة الأخرى في النظام. ومن ناحية أخرى، قد يؤدي البروتوكول غير المناسب إلى تأخير الاتصال، وفقدان البيانات، ومشكلات التوافق.

بروتوكولات الاتصال الشائعة لتعديل المحركات الكهربائية

1. الإشارات التناظرية

تعد الإشارات التناظرية إحدى طرق الاتصال الأكثر تقليدية والأكثر استخدامًا على نطاق واسع لتعديل المحركات الكهربائية. الإشارة التناظرية الأكثر شيوعًا المستخدمة هي حلقة التيار 4 - 20 مللي أمبير. في هذا النظام، يمثل تيار 4 مللي أمبير الحد الأدنى لموضع المشغل، بينما يمثل 20 مللي أمبير أقصى موضع. يرسل نظام التحكم إشارة حالية ضمن هذا النطاق لأمر المشغل بالانتقال إلى موضع معين.

ميزة استخدام الإشارات التناظرية هي بساطتها وتوافقها الواسع. تم تصميم العديد من أنظمة التحكم القديمة للعمل مع الإشارات التناظرية، كما أنها سهلة التنفيذ نسبيًا. ومع ذلك، الإشارات التناظرية لها بعض القيود. فهي عرضة للضوضاء والتداخل، مما قد يؤدي إلى التحكم غير الدقيق في الموقع. كما أن المعلومات التي يمكن إرسالها تقتصر على متغير واحد (الموضع في معظم الحالات).

2. البروتوكولات الرقمية

• مودبوس: Modbus هو بروتوكول اتصال رقمي مفتوح قياسي يستخدم على نطاق واسع. يسمح للأجهزة بالاتصال عبر خط تسلسلي أو شبكة إيثرنت. يستخدم Modbus بنية رئيسية - تابعة، حيث يعمل نظام التحكم كرئيس ويعمل المشغل كعبد. يرسل السيد الطلبات إلى العبد، ويستجيب العبد بالبيانات المطلوبة.

  • يتم استخدام Modbus RTU (وحدة المحطة الطرفية البعيدة) للاتصالات التسلسلية، عادةً عبر RS - 485. وهو بروتوكول مدمج وفعال، ومناسب للاتصالات قصيرة المسافة في البيئات الصناعية.
  • تم تصميم Modbus TCP/IP لشبكات Ethernet. إنه يوفر سرعات نقل بيانات أسرع وهو أكثر ملاءمة لأنظمة الأتمتة واسعة النطاق.
  • يحظى Modbus بشعبية كبيرة بسبب بساطته وتوافره على نطاق واسع وسهولة تنفيذه. فهو يسمح بنقل نقاط بيانات متعددة، مثل الموقع والسرعة ومعلومات الحالة.

• بروفيبوس: Profibus هو بروتوكول اتصالات رقمي معروف آخر في مجال الأتمتة الصناعية. يأتي في نوعين رئيسيين: Profibus DP (الأجهزة الطرفية اللامركزية) وProfibus PA (أتمتة العمليات).

  • يتم استخدام Profibus DP للاتصال عالي السرعة بين نظام التحكم والمحركات. يمكنه دعم عدد كبير من الأجهزة على شبكة واحدة ويوفر معدلات نقل بيانات سريعة.
  • تم تصميم Profibus PA لتطبيقات أتمتة العمليات، حيث يوفر رابط اتصال موثوقًا به في البيئات الخطرة. ويستخدم نظام اتصال ثنائي الأسلاك يمكنه أيضًا توفير الطاقة للأجهزة.
  • تشتهر Profibus بمتانتها وقدراتها عالية الأداء، مما يجعلها مناسبة للتطبيقات الصناعية الصعبة.

• يمكنفتح: CANopen هو بروتوكول اتصال يعتمد على ناقل شبكة منطقة التحكم (CAN). ويستخدم على نطاق واسع في تطبيقات السيارات والصناعية. يوفر CANopen طريقة موحدة للتواصل بين الأجهزة، بما في ذلك تعديل المحركات الكهربائية.

  • فهو يوفر رابط اتصال عالي السرعة وموثوق، مع القدرة على التعامل مع أجهزة متعددة على نفس الشبكة. يدعم CANopen أيضًا الاتصال الموجه للكائنات، مما يسمح بتكوين وإدارة المشغلات بسهولة.
  • تشتهر CANopen بمرونتها وقابلية التوسع، مما يجعلها خيارًا شائعًا للتطبيقات التي تحتاج إلى التحكم في مشغلات متعددة في وقت واحد.

تأثير بروتوكولات الاتصال على أداء المحرك

يمكن أن يكون لبروتوكول الاتصال الذي يستخدمه المشغل الكهربائي المعدل تأثير كبير على أدائه. يمكن أن يضمن البروتوكول السريع والموثوق أن المشغل يستجيب بسرعة للأوامر، مما يقلل من وقت الاستجابة ويحسن دقة التحكم الإجمالية. على سبيل المثال، في عملية تتطلب تحكمًا دقيقًا في درجة الحرارة، يمكن لبروتوكول اتصال عالي السرعة أن يمكّن المشغل من ضبط موضع الصمام بسرعة، والحفاظ على درجة الحرارة المطلوبة.

ومن ناحية أخرى، يمكن أن يؤدي البروتوكول البطيء أو غير الموثوق به إلى تأخيرات في حلقة التحكم، مما يؤدي إلى تحكم غير دقيق واحتمال عدم استقرار العملية. على سبيل المثال، إذا كان المشغل يستخدم إشارة تناظرية تتأثر بالضوضاء، فقد يتلقى نظام التحكم ردود فعل غير دقيقة للموضع، مما يؤدي إلى تعديلات غير صحيحة.

مجموعة منتجاتنا وبروتوكولات الاتصال

باعتبارنا موردًا للمشغلات الكهربائية المعدلة، فإننا نقدم مجموعة واسعة من المنتجات التي تدعم بروتوكولات الاتصال المختلفة. ملكناالمحرك الكهربائي الاتصال السلبيتم تصميمه للعمل مع طرق الاتصال التناظرية والرقمية. يمكن دمجها بسهولة في أنظمة التحكم الموجودة، مما يوفر تحكمًا موثوقًا ودقيقًا في الموقع.

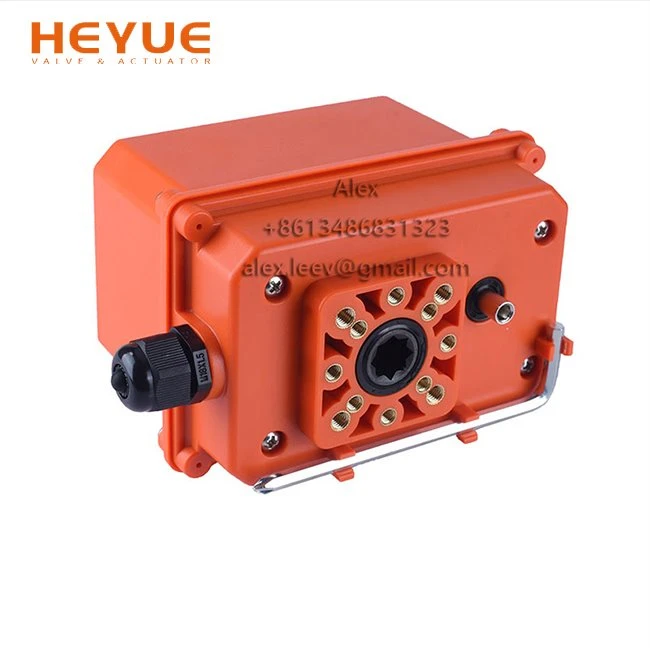

ملكناالمحرك الكهربائي البلاستيكي الصغيرهو خيار مدمج وخفيف الوزن ومناسب للتطبيقات ذات المساحة المحدودة. وهو يدعم البروتوكولات الرقمية المختلفة، مثل Modbus وCANopen، مما يسمح بالتكامل السلس مع أنظمة التشغيل الآلي الحديثة.

للتطبيقات في البيئات الخطرة، نحن نقدمالمحرك الكهربائي المقاوم للانفجار. تم تصميم هذا المشغل لتلبية معايير السلامة الصارمة ويمكنه التواصل باستخدام بروتوكولات مثل Profibus PA، مما يضمن التشغيل الموثوق به في الأجواء التي يحتمل أن تكون قابلة للانفجار.

تواصل معنا للمشتريات

إذا كنت في السوق لتعديل المحركات الكهربائية وتبحث عن مورد موثوق به، فنحن هنا لمساعدتك. يمكن لفريق الخبراء لدينا تقديم المشورة الشخصية بشأن أفضل بروتوكول اتصال ومشغل لتطبيقك المحدد. سواء كنت بحاجة إلى مشغل تناظري بسيط أو جهاز رقمي متطور، فلدينا الحلول التي تلبي احتياجاتك.

نحن ندرك أن كل تطبيق فريد من نوعه، ونحن ملتزمون بتقديم منتجات عالية الجودة وخدمة عملاء ممتازة. اتصل بنا لمناقشة متطلباتك وبدء عملية الشراء التي تضمن نجاح مشروع الأتمتة الخاص بك.

مراجع

• "شبكات الاتصالات الصناعية: المبادئ والتطبيقات" بقلم كلاوس د. شميدت
• "مواصفات بروتوكول Modbus" من قبل منظمة Modbus
• "Profibus - المعيار العالمي لأتمتة المصانع والعمليات" من قبل منظمة مستخدمي Profibus
