يعد اختيار الحجم المناسب لصمام الفراشة الهوائي قرارًا حاسمًا يمكن أن يؤثر بشكل كبير على الكفاءة والسلامة والأداء العام لنظام التحكم في السوائل لديك. في شركتنا، نحن ندرك أهمية القيام بذلك بشكل صحيح باعتبارنا موردًا موثوقًا به لصمامات الفراشة الهوائية. مع سنوات من الخبرة في الصناعة، شهدنا بشكل مباشر عواقب تغيير حجم الصمام بشكل غير مناسب، بدءًا من انخفاض كفاءة التدفق إلى فشل النظام. في منشور المدونة هذا، سنشارك رؤى قيمة واعتبارات أساسية لمساعدتك على اتخاذ قرار مستنير عند اختيار الحجم المناسب لصمام الفراشة الهوائي الخاص بك.
فهم أساسيات صمامات الفراشة الهوائية
قبل الخوض في عملية التحجيم، من المهم أن يكون لديك فهم قوي لصمامات الفراشة الهوائية. تُستخدم هذه الصمامات بشكل شائع في مجموعة واسعة من الصناعات، بما في ذلك المعالجة الكيميائية والأغذية والمشروبات والأدوية ومعالجة المياه. وهي تتكون من قرص يدور على عمود داخل أنبوب للتحكم في تدفق السائل. المشغل الهوائي مسؤول عن فتح وإغلاق الصمام، مما يوفر تحكمًا دقيقًا في معدل التدفق.
توفر صمامات الفراشة الهوائية العديد من المزايا، مثل أوقات الفتح والإغلاق السريعة والتصميم البسيط ومتطلبات الصيانة المنخفضة. كما أنها مناسبة لتطبيقات التشغيل/الإيقاف والاختناق، مما يجعلها خيارًا متعدد الاستخدامات لتلبية احتياجات التحكم في السوائل المختلفة.
العوامل التي يجب مراعاتها عند اختيار حجم الصمام
تلعب عدة عوامل دورًا عند تحديد الحجم المناسب لصمام الفراشة الهوائي. دعونا نلقي نظرة فاحصة على كل من هذه العوامل:
معدل التدفق
يعد معدل التدفق أحد أهم العوامل التي يجب مراعاتها عند تحديد حجم صمام الفراشة الهوائي. يشير إلى حجم السائل الذي يمر عبر الصمام لكل وحدة زمنية. لحساب معدل التدفق المطلوب بدقة، تحتاج إلى معرفة قطر الأنبوب، وسرعة السائل، ومتطلبات التطبيق المحددة.
قد يؤدي الصمام الصغير جدًا إلى تقييد التدفق، مما يؤدي إلى تقليل كفاءة النظام وزيادة استهلاك الطاقة. من ناحية أخرى، يمكن أن يؤدي الصمام الكبير جدًا إلى ضعف التحكم وعدم الاستقرار. لذلك، من الضروري اختيار حجم الصمام الذي يمكنه التعامل مع معدل التدفق المطلوب دون التسبب في أي انخفاض كبير في الضغط.
هبوط الضغط
يعد انخفاض الضغط أحد الاعتبارات المهمة الأخرى عند تحديد حجم صمام الفراشة الهوائي. ويشير إلى الفرق في الضغط بين مدخل ومخرج الصمام. يمكن أن يشير الانخفاض الكبير في الضغط إلى أن الصمام صغير جدًا أو أن هناك عائقًا في النظام.
لتقليل انخفاض الضغط، من المهم اختيار صمام ذو مقاومة تدفق منخفضة. ويمكن تحقيق ذلك عن طريق اختيار صمام بقطر أكبر أو تصميم يقلل من الاضطراب والاحتكاك. بالإضافة إلى ذلك، من المهم التأكد من تركيب الصمام بشكل صحيح وأن نظام الأنابيب مصمم لتقليل فقد الضغط.
ظروف التشغيل
يمكن أن يكون لظروف تشغيل نظام التحكم في السوائل لديك أيضًا تأثير كبير على اختيار حجم الصمام. ويجب أن تؤخذ في الاعتبار عوامل مثل درجة الحرارة والضغط ونوع السائل الذي يتم التعامل معه.
على سبيل المثال، إذا كان السائل شديد اللزوجة أو يحتوي على جزيئات صلبة، فقد تكون هناك حاجة إلى حجم أكبر للصمام لمنع الانسداد وضمان التدفق المناسب. وبالمثل، إذا كان ضغط التشغيل مرتفعًا، فقد يكون من الضروري وجود صمام ذو بنية أقوى ومعدل ضغط أعلى.
حجم الأنابيب
يعد حجم الأنبوب الذي سيتم تركيب الصمام فيه عاملاً مهمًا آخر يجب مراعاته. يجب أن يكون حجم الصمام متوافقًا مع حجم الأنبوب لضمان الملاءمة المناسبة وتقليل التسرب.
بشكل عام، يوصى باختيار صمام بنفس الحجم الاسمي للأنبوب. ومع ذلك، في بعض الحالات، قد يكون من الضروري استخدام صمام بحجم مختلف، خاصة إذا كانت هناك متطلبات تدفق محددة أو قيود على المساحة.
حسابات الحجم
بمجرد أن تأخذ في الاعتبار جميع العوامل ذات الصلة، يمكنك المضي قدمًا في حسابات الحجم. هناك عدة طرق متاحة لتحديد حجم صمامات الفراشة الهوائية، بما في ذلك استخدام معاملات التدفق (Cv) وحسابات انخفاض الضغط.
معامل التدفق (CV)
معامل التدفق (Cv) هو مقياس لقدرة الصمام على تمرير السائل. وهو يمثل عدد الجالون الأمريكي في الدقيقة (GPM) من الماء الذي يمكن أن يتدفق عبر الصمام عند انخفاض الضغط بمقدار 1 رطل لكل بوصة مربعة.
لحساب قيمة Cv المطلوبة لتطبيقك، تحتاج إلى معرفة معدل التدفق، وانخفاض الضغط، والجاذبية النوعية للسائل. صيغة حساب السيرة الذاتية هي كما يلي:
السيرة الذاتية = س / √ΔP
أين:
السيرة الذاتية = معامل التدفق
س = معدل التدفق (GPM)
ΔP = انخفاض الضغط (رطل لكل بوصة مربعة)
بمجرد قيامك بحساب قيمة Cv المطلوبة، يمكنك تحديد صمام بتصنيف Cv يساوي أو أكبر من القيمة المحسوبة.
حسابات انخفاض الضغط
بالإضافة إلى معامل التدفق، يمكن أيضًا استخدام حسابات انخفاض الضغط لتحديد حجم الصمام المناسب. تأخذ حسابات انخفاض الضغط في الاعتبار خسائر الاحتكاك والعوامل الأخرى التي يمكن أن تؤثر على تدفق السائل عبر الصمام.
هناك عدة طرق متاحة لحساب انخفاض الضغط، بما في ذلك استخدام الصيغ التجريبية والمحاكاة الحاسوبية. تعتمد الطريقة المحددة التي تختارها على مدى تعقيد نظامك والدقة المطلوبة.
أنواع صمامات الفراشة الهوائية واعتبارات حجمها
هناك عدة أنواع من صمامات الفراشة الهوائية المتاحة، ولكل منها ميزاته وتطبيقاته الفريدة. دعونا نلقي نظرة فاحصة على بعض الأنواع الأكثر شيوعًا واعتبارات حجمها:

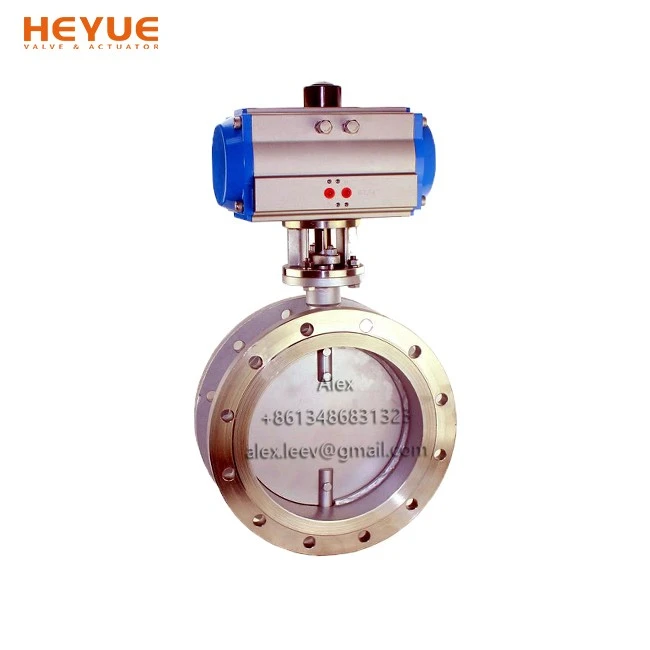

صمام فراشة شفة التهوية الهوائية
تُستخدم صمامات الفراشة ذات شفة التهوية الهوائية بشكل شائع في أنظمة التهوية للتحكم في تدفق الهواء أو الغاز. وهي مصممة لتوفير ختم محكم ومتوفرة في مجموعة متنوعة من الأحجام والمواد.
عند تحديد حجم صمام الفراشة ذو شفة التهوية الهوائية، من المهم مراعاة معدل تدفق الهواء، وانخفاض الضغط، والمتطلبات المحددة لنظام التهوية. بالإضافة إلى ذلك، يجب أن يكون حجم الصمام متوافقًا مع حجم القناة لضمان الملاءمة المناسبة.
صمام الفراشة الصحي الهوائي
تم تصميم صمامات الفراشة الصحية الهوائية خصيصًا للاستخدام في صناعات الأغذية والمشروبات والأدوية. إنها مصنوعة من مواد عالية الجودة مقاومة للتآكل والتلوث وسهلة التنظيف والصيانة.
عند تحديد حجم صمام الفراشة الصحي الهوائي، من المهم مراعاة معدل التدفق، وانخفاض الضغط، ونوع السائل الذي يتم التعامل معه. بالإضافة إلى ذلك، يجب أن يكون حجم الصمام متوافقًا مع نظام الأنابيب لضمان الملاءمة المناسبة وتقليل مخاطر التلوث.

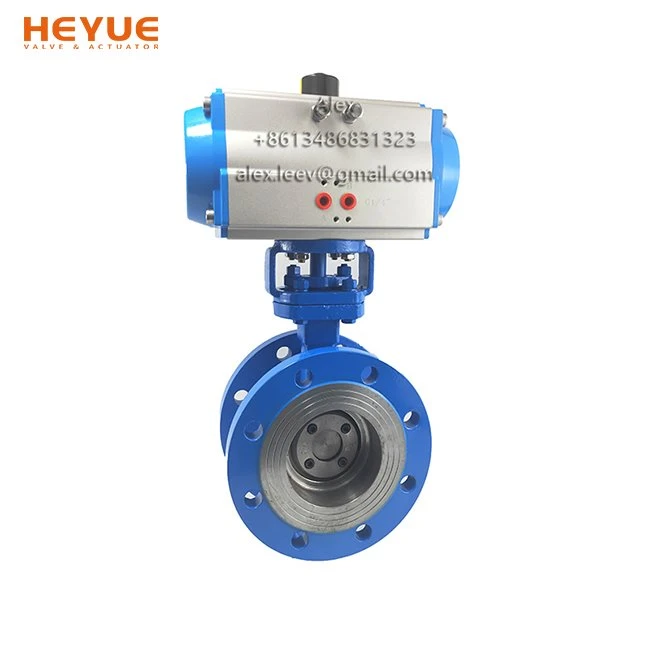

صمام فراشة هوائي ثلاثي غريب الأطوار
تم تصميم صمامات الفراشة اللامركزية الهوائية الثلاثية للاستخدام في تطبيقات الضغط العالي ودرجات الحرارة العالية. تتميز بتصميم ثلاثي فريد من نوعه يوفر إغلاقًا محكمًا ويقلل الاحتكاك والتآكل.
عند تحديد حجم صمام الفراشة الهوائي الثلاثي اللامركزي، من المهم مراعاة معدل التدفق، وانخفاض الضغط، وظروف تشغيل النظام. بالإضافة إلى ذلك، يجب أن يكون حجم الصمام متوافقًا مع نظام الأنابيب لضمان الملاءمة المناسبة وتقليل مخاطر التسرب.
خاتمة
يعد اختيار الحجم المناسب لصمام الفراشة الهوائي قرارًا حاسمًا يتطلب دراسة متأنية لعدة عوامل. من خلال فهم أساسيات صمامات الفراشة الهوائية، مع الأخذ في الاعتبار معدل التدفق، وانخفاض الضغط، وظروف التشغيل، وحجم الأنبوب، وإجراء حسابات الحجم اللازمة، يمكنك التأكد من اختيار الصمام المناسب لتطبيقك.
في شركتنا، نحن ملتزمون بتزويد عملائنا بصمامات فراشة هوائية عالية الجودة ومشورة الخبراء بشأن حجم الصمام واختياره. إذا كانت لديك أي أسئلة أو كنت بحاجة إلى مساعدة في اختيار الصمام المناسب لتطبيقك، فلا تتردد في الاتصال بنا. لدينا فريق من المهنيين ذوي الخبرة هنا لمساعدتك في كل خطوة على الطريق.
