تعد صمامات الفراشة الهوائية HEYUE مكونات أساسية في التحكم في التدفق الصناعي الحديث، حيث توفر تشغيلًا سريعًا وإيقافًا موثوقًا- أو تنظيمًا للسوائل. يعتمد تصنيفها بشكل أساسي على التصميم ونوع الاتصال والمقاعد والوظيفة، مما يسمح بالاختيار الدقيق عبر التطبيقات المختلفة.
1. عن طريق الاتصال بنظام الأنابيب:
نوع الرقاقة:التصميم الأكثر شيوعا. يتم وضع الصمام بين شفتي الأنابيب ويتم تثبيته بمسامير طويلة. إنه صغير الحجم وفعال من حيث التكلفة-ولكنه غير مناسب للعزل في الأنظمة التي تتطلب خدمة نهاية-الخط-.

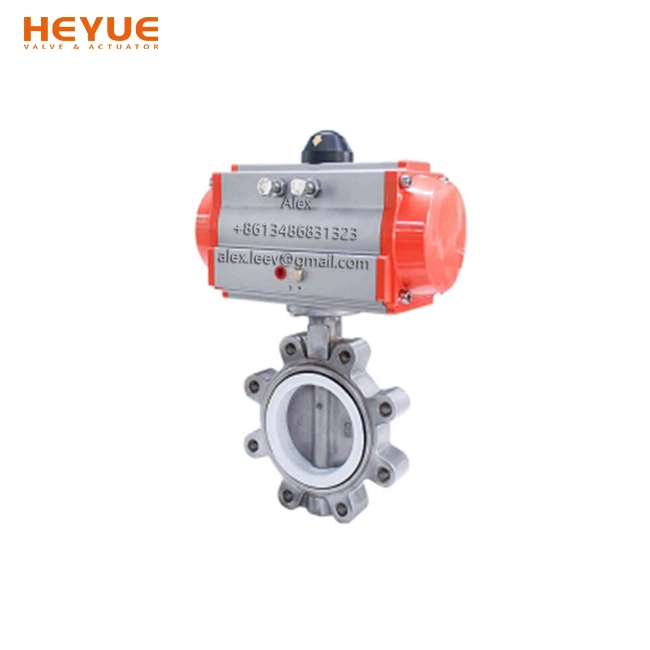

نوع العروة:تتميز بوجود العروات (الأذنين) الملولبة على جسم الصمام. تمر البراغي عبر حواف الأنابيب إلى هذه العروات، مما يسمح بتثبيت الصمام وإزالته دون إزعاج خط الأنابيب بأكمله. يدعم هذا التصميم خدمة نهاية-الخط-ويسهل صيانته.
2. حسب تصميم المقعد وأداء الختم:
مرونة الجلوس (الجلوس الناعم):يغلق القرص بمقعد ناعم مصنوع من مواد مثل EPDM، أو Nitrile (NBR)، أو Viton (FKM). وهذا يوفر إغلاقًا ممتازًا للفقاعات-محكمًا-، مما يجعله مثاليًا للمياه والهواء والوسائط الأخرى حيث يكون عدم التسرب أمرًا بالغ الأهمية.
يجلس المعدن:كل من القرص والمقعد مصنوعان من معادن مثل الفولاذ المقاوم للصدأ. تم تصميم هذه الصمامات لظروف الخدمة القاسية التي تتضمن درجات حرارة عالية (أعلى من 400 درجة / 750 درجة فهرنهايت) أو الوسائط الكاشطة/المسببة للتآكل، على الرغم من أنها قد تسمح بحد أدنى من التسرب.
3. حسب تصميم قرص الصمام وخصائص التدفق:
متحدة المركز (إزاحة صفر):يمر الجذع مباشرة عبر الخط المركزي للقرص. يعد هذا التصميم البسيط شائعًا في الصمامات-المستقرة المرنة المخصصة لمهام الأغراض العامة-.
إزاحة مزدوجة (غريب الأطوار مزدوج):يتم إزاحة الجذع من كل من الخط المركزي للقرص والخط المركزي لمقعد الصمام. يؤدي ذلك إلى تقليل تآكل المقعد عن طريق تقليل الاحتكاك أثناء أول 90 درجة من الفتح/الإغلاق. ويتم استخدامه غالبًا في-التطبيقات عالية الأداء.
إزاحة ثلاثية (ثلاثية غريب الأطوار):يحتوي الجذع على إزاحة ثالثة-وهي هندسة مخروطية بزاوية لأسطح الجلوس. ويضمن هذا التصميم إغلاقًا خاليًا من الاحتكاك وعزم الدوران- ويستخدم حصريًا مع المقاعد المعدنية للخدمات الأكثر تطلبًا ودرجات الحرارة العالية-.
4. بواسطة وظيفة المحرك الهوائي:
التمثيل المزدوج-:يستخدم الهواء المضغوط لدفع الصمام مفتوحًا ومغلقًا. إنه يوفر عزم دوران عاليًا ويعتبر آمنًا من الفشل-في الموضع الأخير عند فقدان مصدر الهواء.
عودة الربيع-(تمثيل فردي-):يستخدم الهواء للفتح (أو الإغلاق) والزنبرك لإعادة الصمام تلقائيًا إلى وضعه الآمن-في حالة الفشل (مفتوح أو مغلق) في حالة انقطاع التيار الكهربائي أو الهواء، وهي ميزة مهمة لأنظمة السلامة.
يضمن هذا التصنيف المحدد أن يتمكن المهندسون من اختيار صمام الفراشة الهوائي الأمثل-سواء كان من نوع الرقاقة-مع مقعد مرن لمعالجة المياه أو صمام ثلاثي-إزاحة معدني-لنظام عادم ذو درجة حرارة عالية-.
صمام فراشة الفلور المبطن بالهواء المضغوط،-صمام فراشة الفلور المبطن المضاد للتآكل يستخدم قطعتين من مجموعة جسم الصمام، مقعد الصمام وتكامل بطانة جسم الصمام، وعمل الصمام، فقط مقعد الصمام البلاستيكي الكامل ولوحة الفراشة المبطنة بالبلاستيك والاتصال المتوسط، يمكن للمنتج أن يتحمل "باستثناء المعدن القلوي المنصهر وعنصر الفلور" أي تآكل متوسط، منها جذع الصمام D71F46 ولوحة الفراشة (المشكلتين) كواحدة، ويتم طلاء السطح بالتساوي طبقة FEP السطح الداخلي لقناة جسم الصمام أملس، ومقاومة السوائل صغيرة، وقيمة السيرة الذاتية عالية، وقدرة التدفق قوية، وعزم الدوران معتدل، ويتم اعتماد هيكل الختم ذو الأربع مراحل - ويتم استخدام مطاط SI المقاوم للحرارة - والمقاوم للشيخوخة خارج سطح الختم، مما يحقق صفر تسرب للوسيط تمامًا.
صمام الفراشة ذو التهوية الهوائية، والذي يتميز بشق رفيع بين مقاعد لوحة الصمام، المنتج مناسب للاستخدام في البيئات ذات دوران الهواء الضعيف.
الملامح الرئيسية لصمام الفراشة التلسكوبي الهوائي هي كما يلي: تصميم جديد، هيكل معقول، هيكل فريد، خفيف الوزن، تشغيل مريح، فتح وإغلاق سريع؛ بالإضافة إلى ضبط واعتراض التدفق وتعويض التمدد الحراري والانكماش الناتج عن اختلاف درجة حرارة خط الأنابيب، يمكن أن يوفر صمام الفراشة التلسكوبي أيضًا سهولة التركيب والاستبدال والصيانة للصمام. يمكن تعديل جزء الختم واستبداله، وأداء الختم موثوق به.
